CS圆锥破碎机

CS圆锥破碎机

进料尺寸:13-369mm

生产能力:27-1270t/h

出料尺寸:9-51mm

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

服务热线:0371-67999188

获取优惠报价

型号齐全可定制,欢迎来厂参观

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

CS圆锥破碎机简介

CS圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。传承经典设计、优化腔型和功能、弹簧保险装置、液压清腔调节、传统结构功能可靠,以其优异的性能、可靠的质量和高性价比赢得全球用户的信任,是传统圆锥破碎机的理想替代产品。可广泛应用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等作业。具有破碎效率高,生产成本低,维护调整方便,破碎产品粒型优异等优点。

CS圆锥破碎机详情介绍视频

CS圆锥破碎机图片

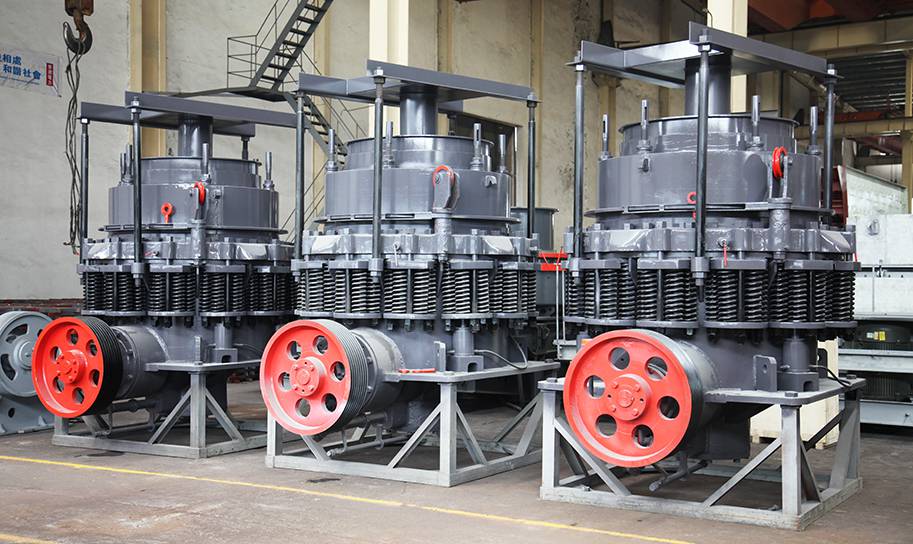

CS圆锥破碎机车间图

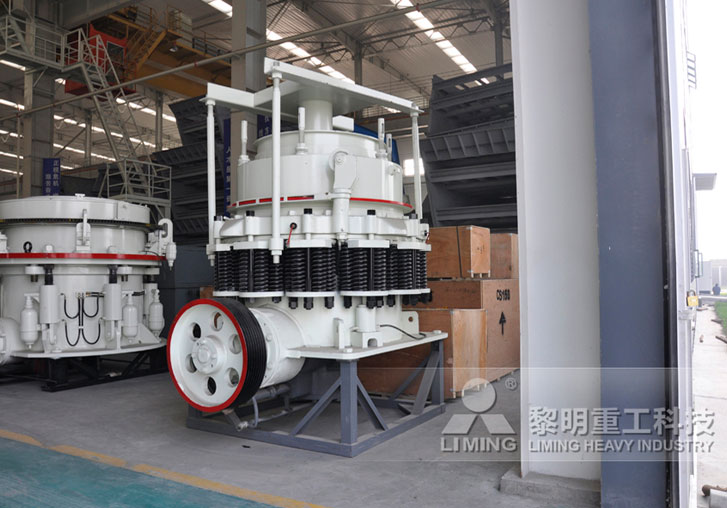

CS圆锥破碎机车间图

CS圆锥破碎机工作原理

CS圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度经下部排出。

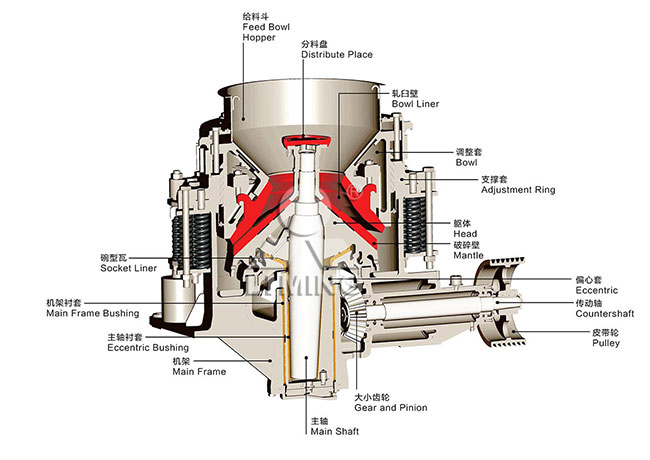

CS弹簧圆锥破碎机工作原理

CS圆锥破碎机性能优势

1、利用层压破碎原理对物料进行破碎,破碎效率高,易损件磨耗低。

2、稀油润滑系统采用双油泵、双过滤器冗余设计,适应性强,易于控制,延长了零件使用寿命。

3、标准型和短头型两种机型,每种机型又配备多种腔型,可以适用于硬度物料的中碎和细碎作业需求。

4、液压润滑系统,用户可轻松完成调整设备排料口和设备清腔操作

5、电冷系统润滑油站,可以实现润滑站的自动化控制,简化圆锥破日常操作和运维。

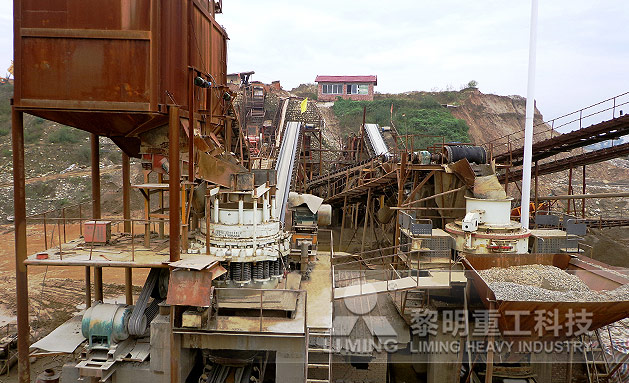

四川绵阳河卵石制砂生产线

四川绵阳河卵石制砂生产线

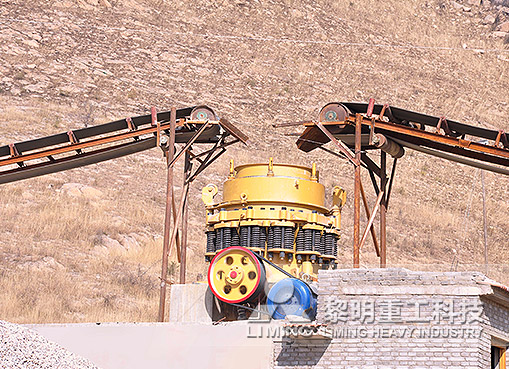

CS圆锥破碎机现场

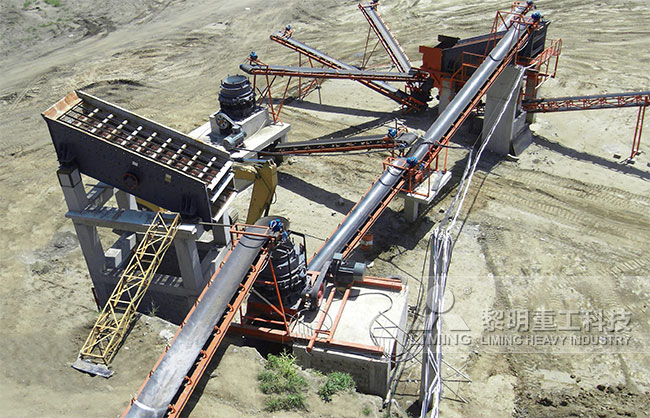

陕西河石制砂生产线

陕西河石制砂生产线(时产200-300吨)

浙江岩石破碎生产线

浙江岩石破碎生产线(时产150吨)

CS圆锥破碎机技术参数

型号 动锥直径 腔型 给矿口尺寸 出料尺寸
(mm)
处理能力
(ton/hour)
闭口边
(mm)
开口边
(mm)
CS75B 900(3') 细型 83 102 9-22 45-91
粗型 159 175 13-38 59-163
CS110B 1200(4') 细型 127 131 9-31 63-188
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160B 1295(4?') 细型 109 137 13-31 109-181
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS240B 1650(5') 细型 188 209 16-38 181-327
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CS315B 2134(7') 细型 253 278 19-38 381-726
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270

短头型CS系列弹簧圆锥破碎机:

型号 动锥直径 腔型 给矿口尺寸 出料尺寸
(mm)
处理能力
(ton/hour)
闭口边
(mm)
开口边
(mm)
CS75D 914(3') 细型 13 41 3-13 27-90
粗型 33 60 3-16 27-100
CS110D 1218(4') 细型 29 57 5-16 50-132
中型 44 73 10-16 90-145
粗型 56 89 13-19 141-181
CS160D 1295(4') 细型 29 64 3-6 36-163
中型 54 89 6-16 82-163
粗型 70 105 10-25 109-227
CS240D 1676(5?') 细型 35 70 5-13 90-209
中型 54 89 6-19 136-281
粗型 98 133 10-25 190-336
CS315D 2134(7') 细型 51 105 5-16 190-408
中型 95 133 10-19 354-508
粗型 127 178 13-25 454-599
