S5X系列圆振动筛

S5X系列圆振动筛

筛孔尺寸:2-150mm

生产能力:25-2250t/h

倾角范围:18-25°

适用物料:入料≤200mm,且分级粒度2mm--70mm的各种矿石、岩石

服务热线:0371-67999188

获取优惠报价

型号齐全可定制,欢迎来厂参观

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

国家环保标准

S5X系列圆振动筛简介

S5X系列圆振动筛采用目前国际成熟的设计理念,在同规格情况下,比传统设备处理能力更大、筛分效率更高。适用于重型、中型和精细筛分等各种筛分作业,是处理初级破碎和二级破碎后物料的理想设备,也可用于筛分成品物料。

S5X系列圆振动筛详情介绍视频

S5X系列圆振动筛图片

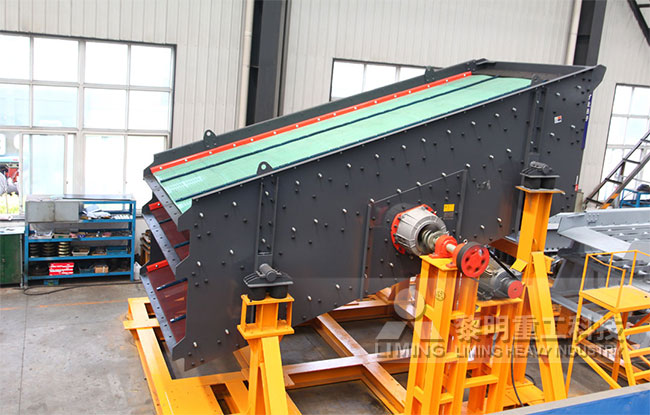

S5X系列圆振动筛车间

S5X系列圆振动筛车间

S5X系列圆振动筛工作原理

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。

S5X圆振动筛是一个以弹簧为支撑弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。

S5X系列圆振动筛工作原理

S5X系列圆振动筛性能优势

1、装配模块化SV激振器,振动强度高达4.2G,处理能力强,筛分效率高,更换只需一小时。

2、框架结构搭建,与传统单根横梁设计相比,承载能力更强;且有限元强度分析技术加持,确保重量和强度均衡设计。

3、采用有限元动态分析,侧板受力状况更理想;侧板上无焊点,无焊接应力造成的开裂隐患。

4、筛箱结构件之间的连接全部采用钢结构用扭剪型高强度螺栓,比环槽铆钉连接强度高,可有效避免铆接不当造成的螺栓孔开裂。

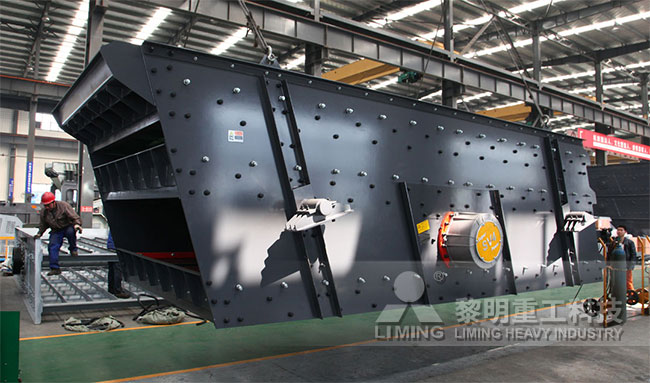

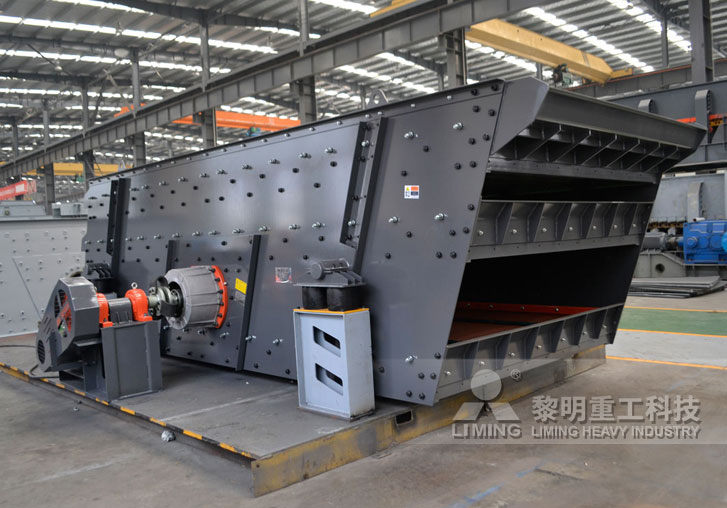

S5X系列圆振动筛车间图

S5X系列圆振动筛车间图

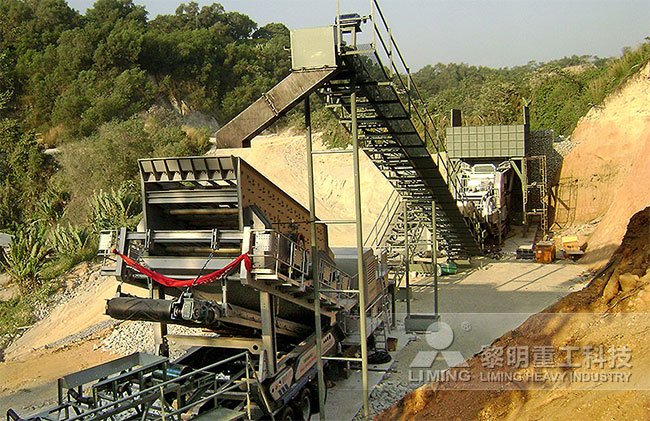

S5X系列圆振动筛现场

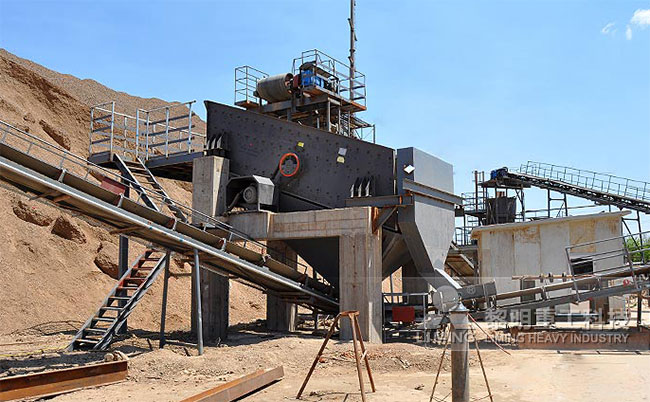

S5X系列圆振动筛生产现场

S5X系列圆振动筛生产现场

S5X系列圆振动筛试机现场

S5X系列圆振动筛试机现场

S5X系列圆振动筛技术参数

S5X标准筛样本参数表
型号
Model
筛面规格
Size
W×L(mm)
筛面层数
NO.of
decks
倾角(°)
Incline
推荐(范围)
振动次数
Oper.Speed
(RPM)
双振幅
Stroke
(mm)
功率
Power
(kW)
处理能力
Capacity
(t/h)
筛孔尺寸
Mesh Size
(mm)
S5X1230-2 1200×3000 2 18(18-25) 800~900 7-12 11 25-200 2-70
S5X1545-2 1500×4500 2 18(18-25) 800~900 7-12 11 45-380 2-70
S5X1545-3 3 18(18-25) 800~900 7-12 15 45-380 2-70
S5X1845-2 1800×4500 2 18(18-25) 800~900 7-12 15 60-450 2-70
S5X1845-3 3 18(18-25) 800~900 7-12 22 60-450 2-70
S5X1860-2 1800×6000 2 18(18-25) 800~900 7-10 15 75-600 2-70
S5X1860-3 3 18(18-25) 800~900 7-12 30 75-600 2-70
S5X1860-4 4 18(18-25) 800~900 7-12 37 75-600 2-70
S5X2160-2 2100×6000 2 18(18-25) 800~900 7-12 22 85-700 2-70
S5X2160-3 3 18(18-25) 800~900 7-12 30 85-700 2-70
S5X2160-4 4 18(18-25) 800~900 7-11 37 85-700 2-70
S5X2460-2 2400×6000 2 18(18-25) 800~900 7-12 22 100-800 2-70
S5X2460-3 3 18(18-25) 800~900 7-11 30 100-800 2-70
S5X2460-4 4 18(18-25) 800~900 7-10 37 100-800 2-70
S5X2760-2 2700×6000 2 18(18-25) 800~900 7-12 30 120-900 2-70
S5X2760-3 3 18(18-25) 800~900 7-11 37 120-900 2-70
S5X3072-2 3000×7200 2 20(20-25) 800~900 7-11 37 150-1200 2-70
S5X3075-2T 3000×7200 2 20(20-25) 800~900 7-12 2×22 180-1800 2-150
S5X3075-3T 3 20(20-25) 800~900 7-12 2×30 180-1800 2-150
S5X3680-2T 3600×7500 2 20(20-25) 800~900 7-12 2×30 225-2250 2-150
S5X3680-3T 3 20(20-25) 800~900 7-12 2×37 225-2250 2-150
  注:1、标准型筛机无单层规格,如需单层,可以双层当单层用。
    2、表内所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的,所列处理量仅供参考。
